CAN转PROFIBUS DP转HT3S-DPS-CAN

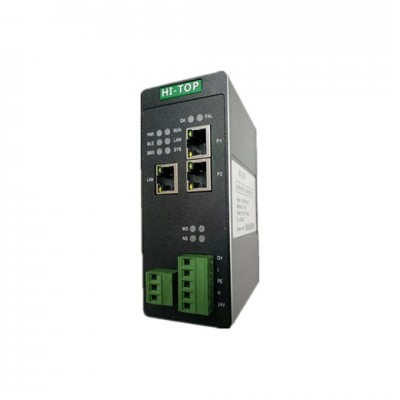

CAN转Profibus DP协议转换网关工业级 HT3S-DPS-CAN

HT3S-DPS-CAN是一款PROFIBUS-DP从站功能的通讯网关。该产品主要功能是将各种CAN设备接入到PROFIBUS-DP网络中。

HT3S-DPS-CAN网关连接到PROFIBUS-DP总线中作为从站使用，连接到CAN总线中根据节点号进行读写。

HT3S-DPS-CAN网关实现CAN转ProfibusDP功能，能够实现CAN的设备如仪表、变频器、伺服、综保、软启动器等设备接入到S7-300等ProfibusDP网络系统。

产品特点

应用广泛：凡具有CAN总线接口，并且具有2.0A或2.0B标准CAN通信协议的现场设备，都可以使用本产品实现现场设备与PROFIBUS的互连。如：变频器、电机启动保护装置、智能高低压电器、电量测量装置、各种变送器、智能现场测量设备及仪表等等。

应用简单：用户根据手册及提供的应用实例，可以在短时间内自主编程实现连接通信。

透明通信：HT3S-DPS-CAN是通用型通信产品，可实现PROFIBUS主站与设备之间通信报文的透明传输。

通用性强：HT3S-DPS-CAN接口产品与设备通信协议无关。设备通信协议由PROFIBUS主站编程实现。本手册附有STEP 7编程实现通信协议的实例。

如果用户产品是基于CAN总线的企业专用通信协议，本公司可以在该产品基础上定制成专用PROFIBUS通信适配器，作为用户产品通信选件配套销售，关于技术细节上的问题请与本公司销售联系洽谈。

技术参数

PROFIBUS-DP技术参数
 网关协议符合GB/T 20540-2006：测量和控制数字数据通信工业控制系统用现场总线第3部分：PROFIBUS 规范。
 网关作为PROFIBUS网络从站，支持的波特率：9.6Kbps~12Mbps。
 支持的数据长度：输入≤244 字节，输出≤244 字节，输入输出≤488 字节。

CAN技术参数
 标准CAN 2.0 A、2.0B接口可选
 波特率：5K~1M可选
 可以配置多条CAN的接收、发送报文
 网关自带终端电阻

电气参数
 电源：直流24V/200mA（18V～30V可用），使用中建议接好保护地PE
 工作环境：-40～85℃，湿度≤95%
 外形尺寸：50mm（宽）×126mm（高）×94mm（厚）
 防护等级：IP20
 安装方式：35mm导轨
 重量：500g
