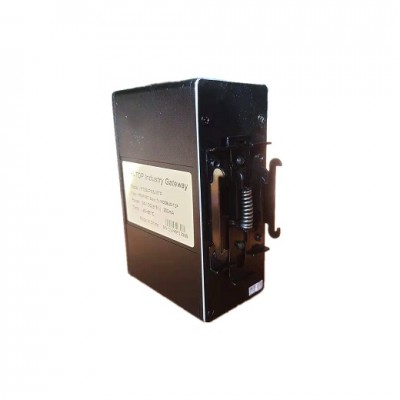

RS485/Modbus RTU转HT3S-DPS-MDN

RS485/Modbus RTU转Profibus DP协议转换网关工业级 HT3S-DPS-MDN

HT3S-DPS-MDN是一款PROFIBUS-DP从站功能的通讯网关。该产品主要功能是将各种MODBUS-RTU设备接入到PROFIBUS-DP网络中。

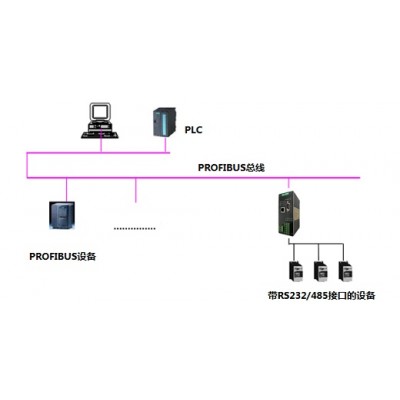

HT3S-DPS-MDN网关连接到PROFIBUS-DP总线中作为从站使用，连接到MODBUS-RTU总线中作为主站或从站使用。

产品选型

1，HT3S-DPS-MDN：支持MODBUS RTU（RS485/RS232）转Profibus DP 协议，做Profibus DP 协议PLC的从站。

2，HT3S-DPS-RSE：支持自由协议（RS485/RS232）转Profibus DP 协议，做Profibus DP 协议PLC的从站。

3，HT3S-DPS-MTP：支持MODBUS TCP 转Profibus DP 协议，做Profibus DP 协议PLC的从站。

3，HT3S-DPS-RTP：支持自由协议TCP/IP 转Profibus DP 协议，做Profibus DP 协议PLC的从站。

技术参数

PROFIBUS-DP技术参数

 网关协议符合GB/T 20540-2006：测量和控制数字数据通信工业控制系统用现场总线第3部分：PROFIBUS 规范。

 网关作为PROFIBUS网络从站，支持的波特率：9.6Kbps~12Mbps。

 支持的数据长度：输入≤244 字节，输出≤244 字节，输入输出≤488 字节。

 支持的插槽数量：39条。

 MODBUS作为主站或从站时，使用不同的GSD文件。

MODBUS-RTU技术参数

 网关的MODBUS接口可通过拨码开关选择作为主站或从站，两种工作方式二选一工作。

 网关的MODBUS接口可通过拨码开关选择RS485接口或RS232接口，两种接口二选一工作。

 网关的MODBUS波特率支持： 2400、4800、9600、19.2K、38.4K、57.6K、115.2K，其它波特率可以定制。

 网关的MODBUS字符格式及校验位：8位无校验1停止位、8位偶校验1停止位、8位奇校验1停止位、8位无校验2停止位。

 网关作为MODBUS 主站，支持01H、02H、03H、04H、05H、06H、0FH、10H号功能。

 网关作为MODBUS 从站，支持02H、04H、0FH、10H号功能。

 网关作为MODBUS 主站，能带MODBUS站点数为（参考以下2个条件范围）：

 本产品网关z多能配置的MODBUS-RTU报文数为37 条；

 支持的数据长度：输入≤242 字节，输出≤242 字节，输入输出≤484 字节。

电气参数
 电源：直流24V/200mA（18V～30V可用），使用中建议接好保护地PE
 工作环境：-40～85℃，湿度≤95%
 外形尺寸：50mm（宽）×126mm（高）×94mm（厚）
 防护等级：IP20
 安装方式：35mm导轨
 重量：500g
