Modbus TCP转PROFIN转HT3S-PNS-MTP

Modbus TCP 转 PROFINET(S7-400/1500/1200、CPU315-2PN/DP)网关

HT3S-PNS-MTP是一款 PROFINET 从站功能的通讯网关。

HT3S-PNS-MTP主要功能是将各种 MODBUS-TCP 设备接入到 PROFINET 网络中,或者将PROFINET中主站中的数据接入到MODBUS TCP的上位机平台。

HT3S-PNS-MTP连接到 PROFINET 总线中作为从站使用，连接到 MODBUS-TCP 总线中作为主站（客户端） 或从站（服务器） 使用。

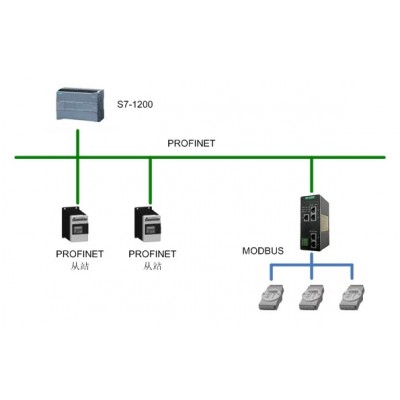

HT3S-PNS-MTP能够实现MODBUS TCP接口仪表、变频器、综保、软启动器等设备接入到S7-1500、S7-1200、CPU315-2PN/DP、S7-400等PROFINET网络系统；在PROFINET一侧是PROFINET 从站，在串口一侧物理接口支持MODBUS TCP主站或从站。

产品特点
1, 应用广泛： 网关作为PROFINET从站 、MODBUS-TCP服务器或客户端（拨码设置），可以比较容易实现 MODBUS-TCP与 PROFINET 的互连。
2, 应用简单： 用户不必了解 PROFINET协议的技术细节，只需参考本手册及提供应用实例，根据要求完成配置，不需要复杂编程，即可在短时间内实现连接通信。
3, 透明通信： 用户可以依照 PROFINET 通信数据区和 MODBUS-TCP通信数据区的映射关系，来实现 PROFINET 到 MODBUS-TCP之间的数据透明通信。

产品选型

HT3S-PNS-MDN:  Modbus RTU转Profinet 协议网关

HT3S-PNS-RSE:  485自定义协议转Profinet 协议网关

HT3S-PNS-MTP:  Modbus TCP转Profinet 协议网关

HT3S-PNS-RTP:  自定义TCP/IP协议转Profinet 协议网关

协议转换原理
网关分别从 PROFINET 一侧和 MODBUS 一侧读写数据，存入各自的缓冲区，网关内部将缓冲区的数据进行交换，从而实现两边数据的传输。

技术指标
PROFINET 技术参数

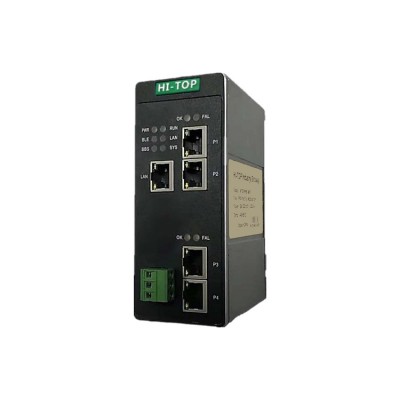

网关作为 PROFINET 网络的 Device 设备（即从站），带 2 个 RJ45 以太网接口，支持 100base-TX， MDI/MDIX 自检测，集成以太网交换机，可以组成链式网络，支持环网冗余。
适应 PROFINET V2.3 协议，采用实时（RT）通讯功能，符合： GB/T 25105-2014《工业通信网络现场总线规范类型 10: PROFINET IO 规范》， IEC 61158-5-10： 2007， IDT。 MODBUS设备的技术要求。网关MODBUS一侧做从站时可用于将其他MODBUS主站（如PLC/DCS）以及它的从站数据传输到PROFINET控制器。
支持的数据长度：输入≤1400 字节，输出≤1400 字节，输入输出≤2800 字节。
MODBUS 作为主站或从站时，使用不同的 GSD 文件。
支持的插槽数量：z大 62 条。

MODBUS-TCP 技术参数
网关的 MODBUS 接口可通过拨码选择做为主站（客户端） 或从站（服务器），
两种工作方式二选一工作。
网关作为 MODBUS 主站，支持 01H、 02H、 03H、 04H、 05H、 06H、 0FH、10H 号功能。
网关作为 MODBUS 主站， z大可以开通 8 个通道，连接 8 个 MODBUS 从站。 从站站号 1~8， 对应端口号 10001~10008，端口号可以通过软件进行更改。
网关作为 MODBUS 从站，支持 02H、 04H、 0FH、 10H 号功能。
网关作为 MODBUS 从站， 端口号支持 501~504。

电气参数
电源电压：直流 24V/200mA（18V～30V 可用），使用中建议接好保护地 PE
环境温度： 运输和存储：-40℃～85℃ 工作温度：-40℃～75℃
工作相对湿度：-25～55℃， 湿度≤95%
外形尺寸：50mm（宽）×126mm（高）×94mm（厚）；

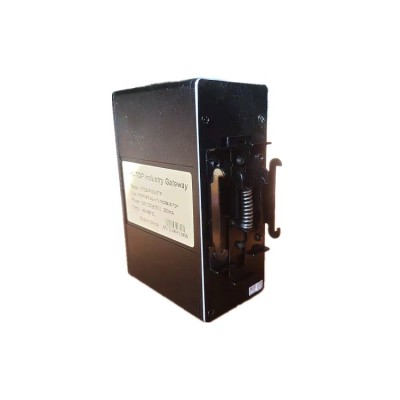

安装方式：35mm导轨；
防护等级：IP20；
重量：约500g。
