HT5S-ECM-PNS 支持接多个ETHERCAT伺服

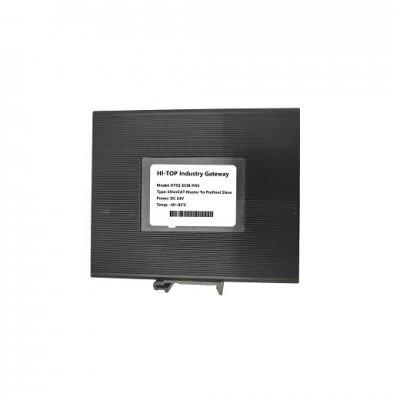

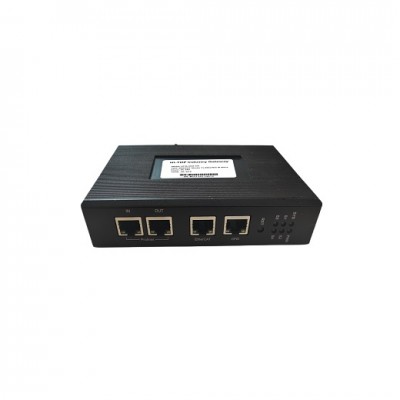

ETHERCAT主站转 PROFINET(S7-400/1500/1200、CPU315-2PN/DP)网关 HT5S-ECM-PNS

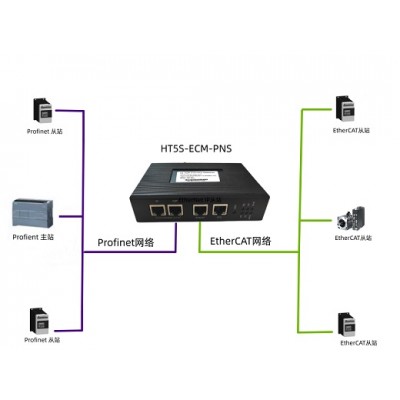

HT5S-ECM-PNS网关实现EtherCAT主站转 Profinet从站(S7-400/1200/1500)协议功能，能够实现EtherCAT接口仪表、变频器、综保、软启动器、伺服、阀门等设备接入到S7-1200、S7-1500、CPU315-2PN/DP、S7-400等PROFINET网络系统。网关在PROFINET一侧是PROFINET 从站，在另一侧支持EtherCAT主站z大接30多个伺服。支持基于EtherCAT的自由协议通信。

产品特性：

1，HT5S-ECM-PNS网关实现EtherCAT主站转Profinet 从站功能，HT5S-ECM-PNS网关的Profinet通讯口作为Profinet从站接口，能够兼容支持Profinet协议的各种主站控制器。EtherCAT通讯口用于连接EtherCAT从站设备，可以直接控制EtherCAT从站设备，也可以连接EtherCAT总线上的主站控制一个下层网络；

2，IO数据的长度可以根据实际应用进行调整。两个通讯口的数据可以按照字节任意地进行映射；

3，HT5S-ECM-PNS网关控制器的通讯口提供对网络隔离的保护。通过连接到集成交换机，可以实现星型、环型、线型网络拓扑；两个通讯口都互相独立地运行协议，通过数据缓存交换IO数据，数据处理时间5-10ms周期；

4，独有支持SDO，方便用于监控和调试；

5，HT5S-ECM-PNS网关支持USB接口进行调试和诊断；

6，通过WEB进行配置，界面简洁友好，轻松几步即完成PDO配置，支持SDO读写；

7，支持20轴EtherCAT总线运动控制，z大支持32个EtherCAT从站（包括伺服轴）。

技术参数

PROFINET技术参数

 网关作为ProfiNet网络的Device设备（即从站），带2个RJ45以太网接口，支持100base-TX，MDI/MDIX自检测，集成以太网交换机，可以组成链式网络，支持环网冗余。

 适应ProfiNet V2.3协议，采用实时（RT）通讯功能，符合： GB/T 25105-2014《工业通信网络现场总线规范类型10: PROFINET IO规范》，IEC 61158-5-10：2007，IDT。

 PROFINET 输入/输出数量可自由设定，支持的数据长度：输入≤500 字节，输出≤500 字节，输入输出≤1000 字节。

ETHERCAT技术参数

 网关作为ETHERCAT网络的主站，可以连接各厂家带EtherCAT的伺服、变频器、仪表、马达、编码器、阀门等。

 带1个RJ45以太网接口，支持100base-TX，MDI/MDIX自检测。

 支持的PDO长度，inputs和outputs各为512字节。Input和output的方向是主站方向，input是主站输入，output是主站输出。

电气参数
 电源电压：直流 24V/200mA（18V～30V 可用），使用中建议接好保护地 PE
 环境温度： 运输和存储：-40℃～85℃, 工作温度：-40℃～75℃
 工作相对湿度：-25～55℃， 湿度≤95%
 外形尺寸：118mm（宽）×143.2mm（高）×33.5mm（厚）；
 安装方式：35mm导轨；
 防护等级：IP20；
 重量：约500g。

相关产品选型：

HT5S-ECM-PNS: EtherCAT主站转PROFINET从站

HT5S-ECM-MTP: EtherCAT主站转MODBUS TCP从站

HT5S-ECM-EIS: EtherCAT主站转EtherNet/IP从站

HT5S-EIM-PNS: EtherNet/IP 主站转 Profinet 从站

HT5S-EIM-PNS: EtherNet/IP 主站转 Modbus TCP 从站
