Profibus转Profinet转HT3S-PNS-DPS

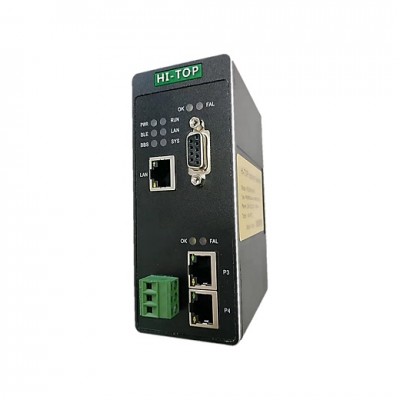

Profibus DP转Profinet协议转换网关工业级 HT3S-PNS-DPS

HT3S-PNS-DPS是一款PROFINET从站功能的通讯网关。该产品主要功能是将PROFIBUS DP接入到PROFINET网络中。

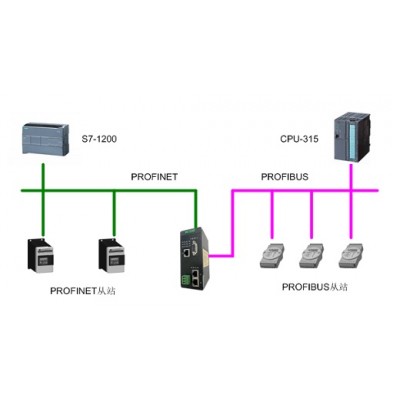

HT3S-PNS-DPS网关连接到PROFINET总线中作为从站使用，连接到PROFIBUS DP总线中作为从站使用。

技术参数

PROFIBUS-DP 技术参数
 网关协议符合 GB/T 20540-2006：测量和控制数字数据通信工业控制系统用
现场总线第 3 部分： PROFIBUS 规范。
 网关做为 PROFIBUS 网络从站，支持的波特率： 9.6Kbps~12Mbps。
支持的数据长度：输入≤244 字节，输出≤244 字节，输入输出≤488 字节。
支持的插槽数量：z大 20 条。

PROFINET 技术参数
 网关做为 PROFINET 网络的 Device 设备（即从站），带 2 个 RJ45 以太网接口，支持 100base-TX， MDI/MDIX 自检测，集成以太网交换机，可以组成链式网络，支持环网冗余。
适应 PROFINETV2.3 协议，采用实时（RT）通讯功能，符合： GB/T 25105-2014《工业通信网络现场总线规范类型 10: PROFINET IO 规范》， IEC 61158-5-10：2007， IDT。
支持的数据长度：输入≤1400 字节，输出≤1400 字节，输入输出≤2800 字节。
支持的插槽数量：z大 62 条。

电气参数

 电源：直流24V/200mA（18V～30V可用），使用中建议接好保护地PE
 环境温度： 运输和存储：-40℃～85℃ , 工作温度：-40℃～75℃
 工作相对湿度：-25～55℃， 湿度≤95%
 外形尺寸：50mm（宽）×126mm（高）×94mm（厚）
 防护等级：IP20
 安装方式：35mm导轨
 重量：500g
