ModbusTCP转EtherCT转HT3S-ECS-MTP

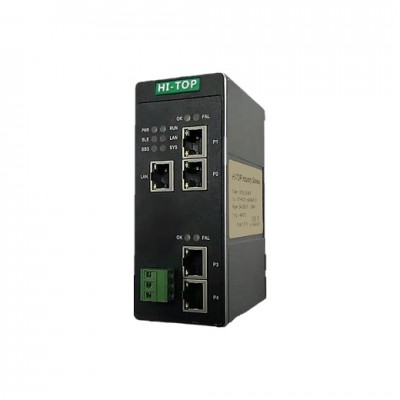

Modbus TCP转EtherCAT协议转换网关工业级 HT3S-ECS-MTP

HT3S-ECS-MTP是一款EtherCAT从站功能的通讯网关。该产品主要功能是将EtherCAT网络和MODBUS-TCP网络连接起来。

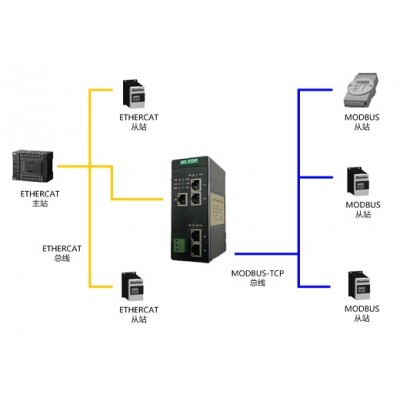

HT3S-ECS-MTP网关连接到EtherCAT总线中作为从站使用，连接到MODBUS-TCP总线中作为主站或从站使用。

本网关产品将基于MODBUS TCP的设备集成连接到EtherCAT控制系统中，而不需要对设备进行任何更改。只需连接，配置，它就完成了。网关执行智能协议转换，并将串行数据作为易于处理的I/O数据呈现给EtherCAT主PLC/控制器。

产品选型

HT3S-ECS-MDN:  Modbus RTU转EtherCAT 协议网关

HT3S-ECS-RSE:  RS485/RS232自定义协议转EtherCAT 协议网关

HT3S-ECS-MTP:  Modbus TCP转EtherCAT 协议网关

HT3S-ECS-RTP:  自定义TCP/IP协议转EtherCAT 协议网关

技术指标

EtherCAT 技术参数

 网关作为EtherCAT网络的从站，可以连接倍福、欧姆龙、基恩士等厂家的PLC。

 带2个RJ45以太网接口，支持100base-TX，MDI/MDIX自检测，可以组成链式网络，支持环网冗余。

 支持的PDO长度，inputs和outputs各为256字节。Input和output的方向是主站方向，input是主站输入，output是主站输出。

MODBUS-TCP 技术参数

 网关的MODBUS接口可通过拨码选择做为主站（客户端）或从站（服务器），两种工作方式二选一工作。

 网关作为MODBUS主站，支持01H、02H、03H、04H、05H、06H、OFH、10H号功能。

 网关作为MODBUS主站，z大可以开通8个通道，连接8个MODBUS从站。从站站号1~8，对应端口号10001~10008，端口号可以通过软件进行更改。

 网关作为MODBUS从站，支持02H、04H、OFH、10H号功能。

 网关作为MODBUS从站，端口号支持501~504。

电气参数
 电源电压：直流 24V/200mA（18V～30V 可用），使用中建议接好保护地 PE
 环境温度： 运输和存储：-40℃～85℃ 工作温度：-40℃～75℃
 工作相对湿度：-25～55℃， 湿度≤95%
 外形尺寸：50mm（宽）×126mm（高）×94mm（厚）；
 安装方式：35mm导轨；
 防护等级：IP20；
 重量：约500g。
