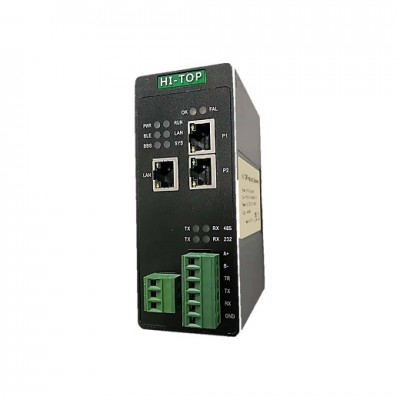

MODBUS RTU/RS485转EtherNet/IP 协议转换网关 HT3S-EIS-MDN

HT3S-EIS-MDN是一款EtherNet/IP从站功能的通讯网关。该产品主要功能是将各种MODBUS-RTU/RS485/RS232设备接入到EtherNet/IP网络中。

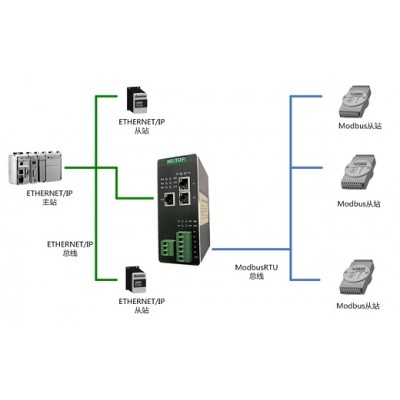

HT3S-EIS-MDN网关连接到EtherNet/IP总线中作为从站使用，连接到MODBUS-RTU总线中作为主站或从站使用。

HT3S-EIS-MDN是一款EtherNet/IP从站功能的通讯网关。该产品主要功能是将各种Modbus-RTU设备接入到EtherNet/IP网络控制系统中，不需要对设备进行任何更改。只需连接配置，即可完成智能协议转换，并将串行数据作为易于处理的I/O数据呈现给EtherNet/IP主站PLC/控制器。

产品选型

1，HT3S-EIS-MDN：支持MODBUS RTU（RS485/RS232）转EtherNet/IP 协议，做EtherNet/IP 协议PLC的从站。

2，HT3S-EIS-RSE：支持自由协议（RS485/RS232）转EtherNet/IP 协议，做EtherNet/IP 协议PLC的从站。

3，HT3S-EIS-MTP：支持MODBUS TCP 转EtherNet/IP 协议，做EtherNet/IP 协议PLC的从站。

3，HT3S-EIS-RTP：支持自由协议TCP/IP 转EtherNet/IP 协议，做EtherNet/IP 协议PLC的从站。

技术指标

ETHERNET/IP 技术参数

 网关作为ETHERNET/IP网络的从站，可以连接AB（罗克韦尔）、欧姆龙、基恩士等品牌的PLC。

 以太网 10/100M 自适应，具有 IP 地址冲突探测功能。

 支持 ODVA 标准 ETHERNET/IP 通信协议。

 输入输出字节数：输入字节数490 Bytes、输出字节数490 Bytes。

MODBUS-RTU 技术参数

 网关的MODBUS接口通过拨码选择作为主站或从站，两种工作方式二选一工作。

 网关的MODBUS接口通过拨码选择RS485接口或RS232接口，两种接口二选一工作。

 网关的MODBUS波特率支持： 2400、4800、9600、19.2K、38.4K、57.6K、115.2K等。

 网关的MODBUS字符格式及校验位：8位无校验1停止位、8位偶校验1停止位、8位奇校验1停止位、8位无校验2停止位。

 网关作为MODBUS 主站，支持01H、02H、03H、04H、05H、06H、0FH、10H号功能。

 网关作为MODBUS 从站，支持03H、04H、06H、10H号功能。

 网关作为MODBUS 主站，z多能带32个Modbus从站。

电气参数
 电源电压：直流 24V/200mA（18V～30V 可用），使用中建议接好保护地 PE
 环境温度： 运输和存储：-40℃～85℃ 工作温度：-40℃～75℃
 工作相对湿度：-25～55℃， 湿度≤95%
 外形尺寸：50mm（宽）×126mm（高）×94mm（厚）；

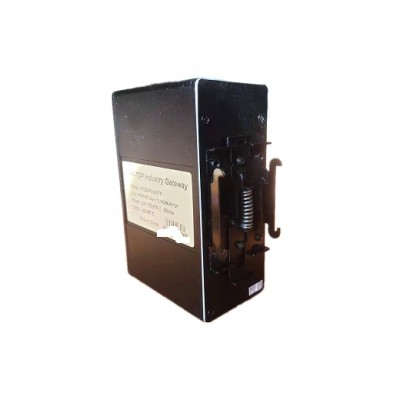

 安装方式：35mm导轨；
 防护等级：IP20；
 重量：约500g。
