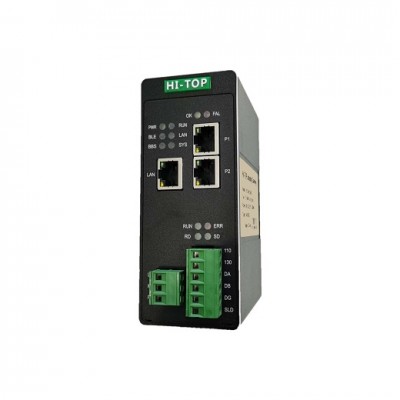

DEVICENET转CC-LINK转HT3S-DNS-CIS
DEVICENET 转CC-link IEFB 协议转换网关工业级 HT3S-DNS-CIS

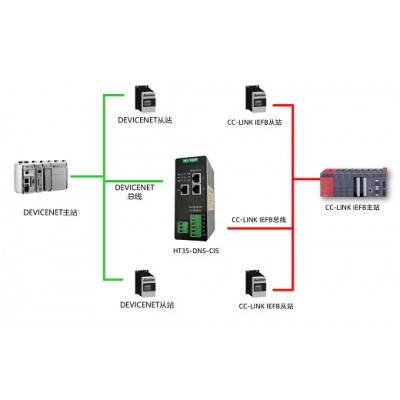

HT3S-DNS-CIS 是一款 CC-link IEFB 从站功能的通讯网关。该产品主要功能是将DEVICENET 接入到 CC-link IEFB网络中。本网关连接到 CC-link IEFB总线中作为从站使用,连接到 DEVICENET总线中作为从站使用。即可以实现DEVICENET接口仪表、变频器、综保、软启动器或施耐德PLC等设备接入到三菱的CC-link IEFB网络系统。
技术指标
DEVICENET 技术参数
DeviceNet接口为从站,支持poll扫描;
支持的波特率:125K, 250K, 500K;
DeviceNet网络总线供电;
DeviceNetz大输入输出长度:各128字节;
DeviceNet站地址:0-31,一个网络,包括主站在内,z多接31个节点。
CC-link IE FIELD BASIC 技术参数
网关作为CC-link IE FIELD BASIC网络的从站,可以连接三菱的PLC。
通过网关的拨码,可以设置网关占用1个站~4个站。
输入输出字节数:输入字数128 word、输出字数128 word。
网关占用几个站,直接决定输入输出数量。
序号 |
占用站数 |
输入字数 |
输出字数 |
1 |
1 |
32 |
32 |
2 |
2 |
64 |
64 |
3 |
3 |
96 |
96 |
4 |
4 |
128 |
128 |
电气参数
电源电压:直流 24V/200mA(18V~30V 可用),使用中建议接好保护地 PE
环境温度: 运输和存储:-40℃~85℃ 工作温度:-40℃~75℃
工作相对湿度:-25~55℃, 湿度≤95%
外形尺寸:50mm(宽)×126mm(高)×94mm(厚);
安装方式:35mm导轨;
防护等级:IP20;
重量:约500g。
