ModbusRTU转DeviceN转HT3S-DNS-MDN

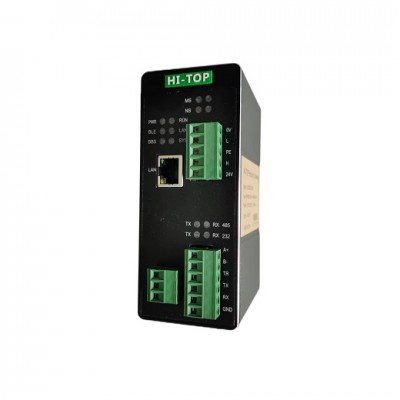

Modbus RTU转DeviceNet 协议转换网关工业级 HT3S-DNS-MDN

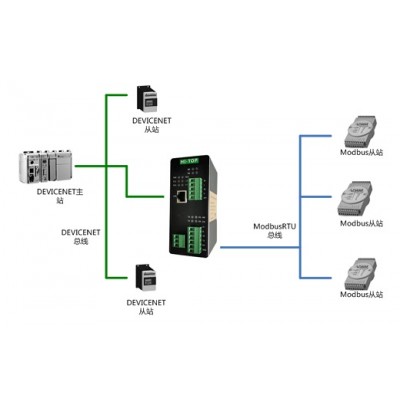

本网关实现MODBUS RTU转DeviceNet功能，能够实现Modbus RTU接口仪表、变频器、综保、软启动器等设备接入到DeviceNet的PLC或者DeviceNet网络系统。网关在MODBUS RTU 一侧支持主站或从站，在串口一侧物理接口有RS-485或RS-232两种，支持DeviceNet从站。

技术参数

DEVICENET 技术参数

 DEVICENET接口为从站，支持poll扫描。

 支持的波特率：125K, 250K, 500K。

 DEVICENET网络总线供电。

 DEVICENET输入输出长度：各128bytes。

 DEVICENET站地址：0-63，一个网络，包括主站在内，z多接64个节点。

MODBUS-RTU 技术参数

 网关的 MODBUS 接口可通过拨码选择作为主站或从站，两种工作方式二选一 工作。

网关的 MODBUS 接口可通过拨码选择 RS485 接口或 RS232 接口，两种接 口二选一工作。

 网关的 MODBUS 波特率支持： 2400、4800、9600、19.2K、38.4K、57.6K、 115.2K，其它波特率可以定制。

 网关的 MODBUS 字符格式及校验位：8 位无校验1 停止位、8 位偶校验1 停止位、8 位奇校验1 停止位、8 位无校验2 停止位。

 网关作为 MODBUS 主站，支持 01H、02H、03H、04H、05H、06H、0FH、 10H 号功能。

 网关作为 MODBUS 从站，支持 02H、04H、0FH、10H 号功能。

 网关作为 MODBUS 主站，z多能带 32 个 Modbus 从站。

电气参数

 电源电压：直流 24V/200mA（18V～30V 可用），功率3.5W。使用中建议接好保护地 PE

 环境温度： 运输和存储：-40℃～85℃ , 工作温度：-40℃～75℃

 工作相对湿度：-25～55℃， 湿度≤95%

 外形尺寸：50mm（宽）×126mm（高）×94mm（厚）；

 安装方式：35mm导轨；

 防护等级：IP20；

 重量：约500g。
