EtherNetIP转CCLink转HT3S-EIS-CIS

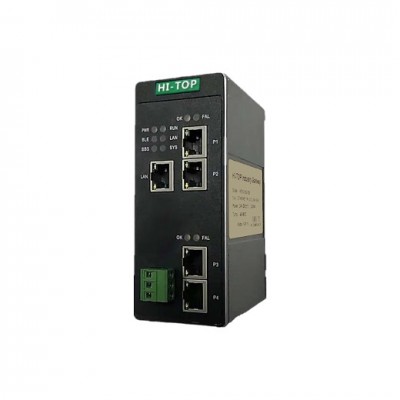

工业以太网EtherNet/IP 转CC-link IE FIELD BASIC协议转换网关网桥 HT3S-EIS-CIS

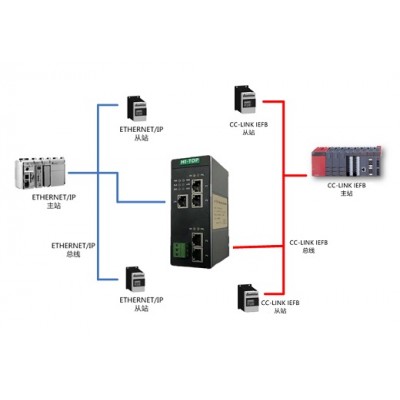

HT3S-EIS-CIS是一款EtherNet/IP 从站功能的通讯网关。该产品主要功能是将EtherNet/IP 网络和CC-link IE FIELD BASIC网络连接起来，进行数据的互通。本网关连接到EtherNet/IP 总线中作为从站使用，连接到CC-link IE FIELD BASIC总线中作为从站使用。

HT3S-EIS-CIS网关能够实现EtherNet/IP 接口仪表、变频器、综保、软启动器等设备接入到CC-link IE FIELD BASIC网络系统。网关在CC-link IE FIELD BASIC一侧是CC-link IE 从站，在另一侧支持EtherNet/IP 从站。

产品选型

HT3S-EIS-CIS:  CC-link IEFB 转EtherNet/IP  协议网关

HT3S-EIS-CCS:  CC-link 转EtherNet/IP  协议网关

技术指标

EtherNet/IP 技术参数

 网关作为EtherNet/IP 网络的从站，可以连接AB（罗克韦尔）、欧姆龙、基恩士等品牌的PLC。

 以太网 10/100M 自适应，具有 IP 地址冲突探测功能。

 支持 ODVA 标准 EtherNet/IP 通信协议。

 输入输出字节数：输入字节数490 Bytes、输出字节数490 Bytes。

CC-link IE FIELD BASIC 技术参数

 网关作为CC-link IE FIELD BASIC网络的从站，可以连接三菱的PLC。

 通过网关的拨码，可以设置网关占用1个站~4个站

 输入输出字节数：输入字数z大128 word、输出字数z大128 word。

 网关占用几个站，直接决定输入输出数量，参考以下图：

电气参数
 电源电压：直流 24V/200mA（18V～30V 可用），使用中建议接好保护地 PE
 环境温度： 运输和存储：-40℃～85℃ 工作温度：-40℃～75℃
 工作相对湿度：-25～55℃， 湿度≤95%
 外形尺寸：50mm（宽）×126mm（高）×94mm（厚）；
 安装方式：35mm导轨；
 防护等级：IP20；
 重量：约500g。
