EtherCAT转CC-Link 转HT3S-ECS-CIS

工业以太网EtherCAT转CC-link IE FIELD BASIC协议转换网关网桥 HT3S-ECS-CIS

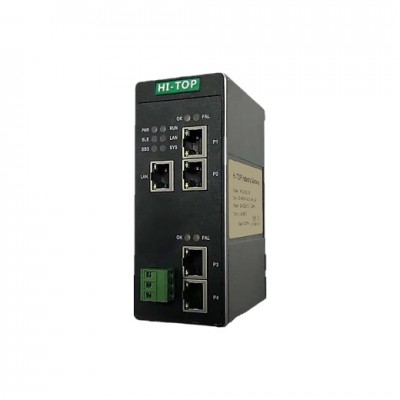

HT3S-ECS-CIS是一款EtherCAT从站功能的通讯网关。该产品主要功能是将EtherCAT网络和CC-link IE FIELD BASIC网络连接起来，进行数据的互通。本网关连接到EtherCAT总线中作为从站使用，连接到CC-link IE FIELD BASIC总线中作为从站使用。

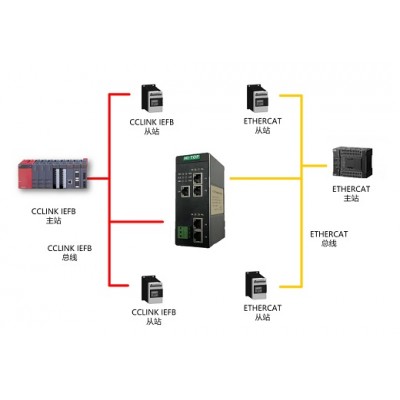

HT3S-ECS-CIS网关能够实现EtherCAT接口仪表、变频器、综保、软启动器等设备接入到CC-link IE FIELD BASIC网络系统。网关在CC-link IE FIELD BASIC一侧是CC-link IE 从站，在另一侧支持EtherCAT从站。支持基于EtherCAT的自由协议通信。

产品选型

HT3S-ECS-CIS:  CC-link IEFB 转EtherCAT 协议网关

HT3S-ECS-CCS:  CC-link 转EtherCAT 协议网关

技术指标

EtherCAT 技术参数

 网关作为EtherCAT网络的从站，可以连接倍福、欧姆龙、基恩士等厂家的PLC。

 带2个RJ45以太网接口，支持100base-TX，MDI/MDIX自检测，可以组成链式网络，支持环网冗余。

 支持的PDO长度，inputs和outputs各为256字节。Input和output的方向是主站方向，input是主站输入，output是主站输出。

CC-link IE FIELD BASIC 技术参数

 网关作为CC-link IE FIELD BASIC网络的从站，可以连接三菱的PLC。

 通过网关的拨码，可以设置网关占用1个站~4个站

 输入输出字节数：输入字数z大128 word、输出字数z大128 word。

 网关占用几个站，直接决定输入输出数量，参考以下图：

电气参数
 电源电压：直流 24V/200mA（18V～30V 可用），使用中建议接好保护地 PE
 环境温度： 运输和存储：-40℃～85℃ 工作温度：-40℃～75℃
 工作相对湿度：-25～55℃， 湿度≤95%
 外形尺寸：50mm（宽）×126mm（高）×94mm（厚）；

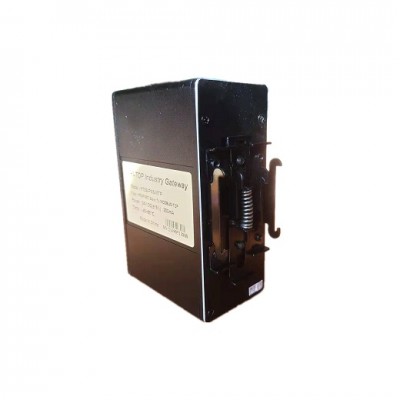

 安装方式：35mm导轨；
 防护等级：IP20；
 重量：约500g。
