ModbusTCP转CC-LINK转HT3S-CCS-MTP

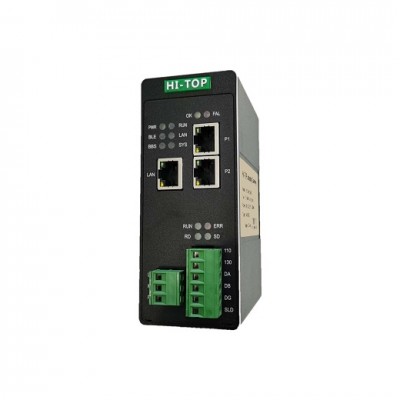

Modbus TCP转CC-link从站协议转换器网关工业级  HT3S-CCS-MTP

 HT3S-CCS-MTP 是一款 CC-link从站功能的通讯网关。该产品主要功能是将Modbus TCP 接入到 CC-link网络中。本网关连接到 CC-link 总线中作为从站使用，连接到 Modbus TCP 总线中作为主站或从站使用。即可以实现MODBUS TCP接口仪表、变频器、综保、软启动器或施耐德PLC等设备接入到三菱的CC-link网络系统。

技术指标

MODBUS-TCP 技术参数

 网关的 MODBUS 接口可通过拨码选择做为主站（客户端） 或从站（服务器），两种工作方式二选一工作。

 网关作为 MODBUS 主站，支持 01H、 02H、 03H、 04H、 05H、 06H、 0FH、10H 号功能。

 网关作为 MODBUS 主站， z大可以开通 8 个通道，连接 8 个 MODBUS 从站。 从站站号 1~8， 对应端口号 10001~10008，端口号可以通过软件进行更改。

 网关作为 MODBUS 从站，支持 02H、 04H、 0FH、 10H 号功能。

 网关作为 MODBUS 从站， 端口号支持 501~504。

CC-link 技术参数

 网关的CC-link接口作为从站工作。

 网关支持CC-link Ver.1 。

 网关支持输入输出各48字节 。

 波特率支持：156K、625K、2.5M、5M、10M可选。

 网关作为远程设备站工作。

电气参数

 电源电压：直流 24V/200mA（18V～30V 可用），使用中建议接好保护地 PE

 环境温度： 运输和存储：-40℃～85℃ 工作温度：-40℃～75℃

 工作相对湿度：-25～55℃， 湿度≤95%

 外形尺寸：50mm（宽）×126mm（高）×94mm（厚）；

 安装方式：35mm导轨；

 防护等级：IP20；

 重量：约500g。
