ModbusRTU/RS485/转HT3S-PNS-MDN

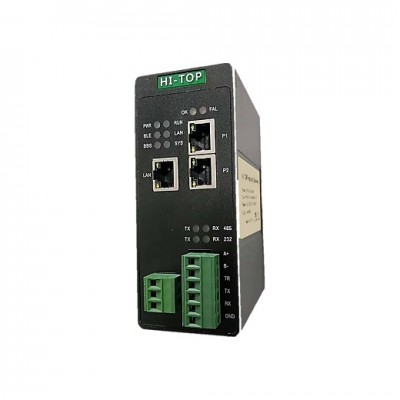

Modbus RTU/RS485/RS232转Profinet协议转换网关工业级 HT3S-PNS-MDN

本网关实现Modbus RTU/RS485/232转PROFINET功能，能够实现Modbus RTU/RS485/232接口仪表、变频器、综保、软启动器等设备接入到S7-1200、S7-1500、CPU315-2PN/DP、S7-400等PROFINET网络系统，是串口PROFINET网关的一种。网关在PROFINET一侧是PROFINET 从站，在串口一侧物理接口有RS-485或RS-232两种，支持MODBUS RTU主站或从站。支持基于RS485的自由协议通信。

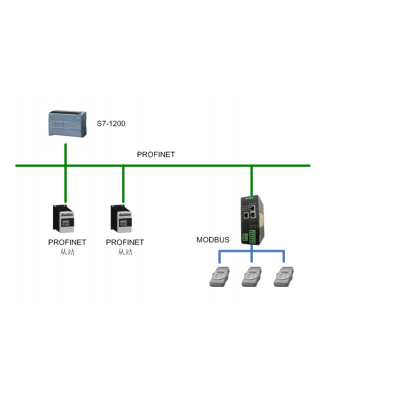

本网关MODBUS一侧做主站时可用于一对多集成MODBUS/485、或一对一集成MODBUS/232设备，形成MODBUS子网连接到PROFINET，实现PROFINET控制器监控MODBUS设备的技术要求。网关MODBUS一侧做从站时可用于将其他MODBUS主站（如PLC/DCS）以及它的从站数据传输到PROFINET控制器。

本网关技术原理为存储器共享型，不需要主站PLC/DCS的编程，只需在主站配置（如博图、STEP7）中对网关MODBUS报文配置，选择不同周期间隔的发送即可实现自动网关MODBUS主站的自动发送功能。基于事件的发送需要编程控制。通过编程可灵活控制四种收发模式（发收发收、发发、收发收发、收收）。自由协议报文内容是通过主站S7-1500、S7-1200、CPU315-2PNDP、S7-400等PLC的编程实现。

产品选型

HT1S-PN485-S10: Modbus RTU转Profinet 协议网关,可支持10个MODBUS从站，输入≤500 字节，输出≤500 字节，输入输出≤1000 字节。

HT3S-PNS-MDN: Modbus RTU转Profinet 协议网关, 可支持62个MODBUS从站，输入≤1400 字节，输出≤1400 字节，输入输出≤2800 字节。

HT3S-PNS-RSE: 485自定义协议转Profinet 协议网关, 可支持RS485/RS232自定义的从站，输入≤1400 字节，输出≤1400 字节，输入输出≤2800 字节。

HT3S-PNS-MTP:  Modbus TCP转Profinet 协议网关

HT3S-PNS-RTP:  自定义TCP/IP协议转Profinet 协议网关

技术指标

1、串口端支持自由协议，通过编程可灵活控制四种收发模式（发收发收、发发、收发收发、收收）；可通过拨码设置为MODBUS主站或MODBUS从站。
2、能带Modbus站点数：
   ①本网关能配置的Modbus-RTU报文数为62 条，每条报文可以设置不同的站地址；
   ②支持的数据长度：输入≤500 字节，输出≤500 字节，输入输出≤1000 字节。输入≤1400 字节，输出≤1400 字节，输入输出≤2800 字节。即使您现场的应用没有超过这个限制，还和你现场的环境有关。
   ③本网关可选，可选接5/10/62个Modbus-RTU从站设备。
3、串口参数：
   ①工作方式：半双工；
   ②波特率：300、600、1200、2400、4800、9600、19.2K、38.4K、57.6K、115.2Kbps可选；
   ③数据位：8位；
   ④校验位：无、奇、偶、标志、空格可选；
   ⑤停止位：1、2位可选；
4、内置静电防护：15KV ESD；通信端口隔离：3KV；

电气参数

 电源电压：直流 24V/200mA（18V～30V 可用），功率3.5W。使用中建议接好保护地 PE

 环境温度： 运输和存储：-40℃～85℃ , 工作温度：-40℃～75℃

 工作相对湿度：-25～55℃， 湿度≤95%

 外形尺寸：50mm（宽）×126mm（高）×94mm（厚）；

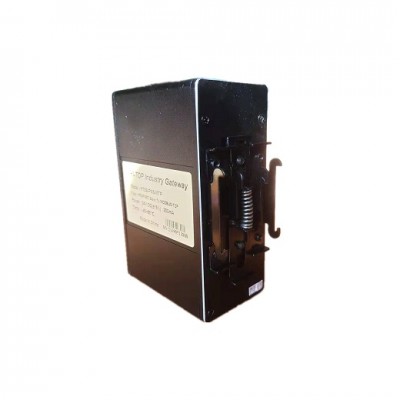

 安装方式：35mm导轨；

 防护等级：IP20；

 重量：约500g。
