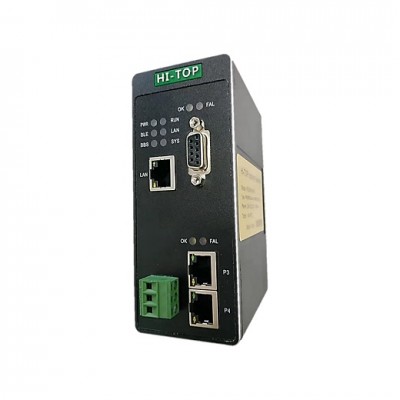

Profibus DP转EtherCAT 协议转换网关工业级 HT3S-ECS-DPS

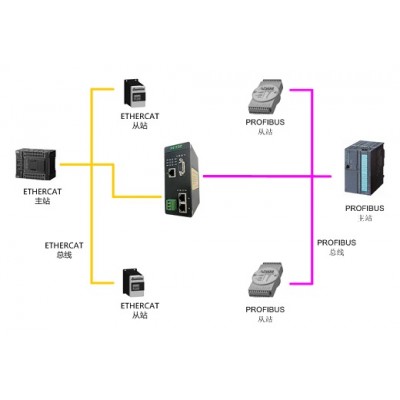

HT3S-ECS-DPS是一款Profibus DP从站功能的通讯网关。该产品主要功能是将EtherCAT与Profibus DP网络连接起来。

HT3S-ECS-DPS网关连接到Profibus DP总线中作为从站使用，连接到EtherCAT总线中作为从站使用。

技术参数

PROFIBUS-DP 技术参数

 网关协议符合 GB/T 20540-2006：测量和控制数字数据通信工业控制系统用
现场总线第 3 部分： PROFIBUS 规范。

 网关作为 PROFIBUS 网络从站，支持的波特率： 9.6Kbps~12Mbps。

 支持的数据长度：输入≤244 字节，输出≤244 字节，输入输出≤488 字节。

ETHERCAT 技术参数

 网关作为EtherCAT网络的从站，可以连接倍福、欧姆龙、基恩士等厂家的PLC。

 带2个RJ45以太网接口，支持100base-TX，MDI/MDIX自检测，可以组成链式网络，支持环网冗余。

 支持的z大PDO长度，inputs和outputs各为256字节。Input和output的方向是主站方向，input是主站输入，output是主站输出。

电气参数

 电源：直流24V/200mA（18V～30V可用），使用中建议接好保护地PE

 环境温度： 运输和存储：-40℃～85℃ , 工作温度：-40℃～75℃

 工作相对湿度：-25～55℃， 湿度≤95%

 外形尺寸：50mm（宽）×126mm（高）×94mm（厚）

 防护等级：IP20

 安装方式：35mm导轨

 重量：500g
