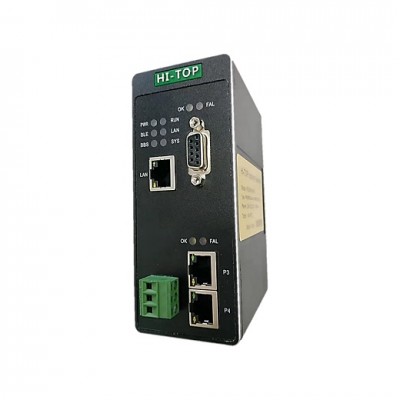

Profibus DP转EtherNet/IP协议转换网关工业级 HT3S-EIS-DPS

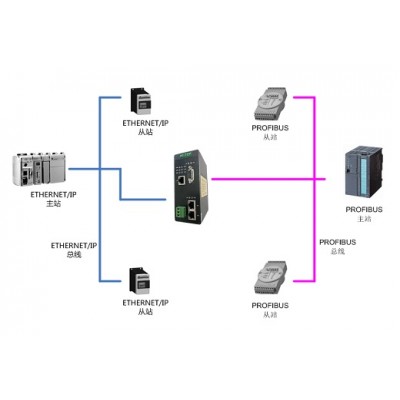

HT3S-EIS-DPS是一款Profibus DP和EtherNet/IP从站功能的通讯网关。该产品主要功能是将EtherNet/IP设备接入到Profibus DP网络中，或将Profibus DP设备接入到EtherNet/IP网络中。
HT3S-EIS-DPS网关连接到Profibus DP总线中作为从站使用，连接到EtherNet/IP总线中作为从站使用。

技术参数

PROFIBUS-DP 技术参数

 网关协议符合 GB/T 20540-2006：测量和控制数字数据通信工业控制系统用现场总线第 3 部分： PROFIBUS 规范。

 网关做为 PROFIBUS 网络从站，支持的波特率： 9.6Kbps~12Mbps。

 支持的数据长度：输入≤244 字节，输出≤244 字节，输入输出≤488 字节。

ETHERNET/IP 技术参数

 网关作为EtherNet/IP网络的从站，可以连接AB（罗克韦尔）CompactLogix、ControlLogix5000等系列PLC。

 以太网 10/100M 自适应，具有 IP 地址冲突探测功能。

 支持 ODVA 标准 EtherNet/IP通信协议，支持DHCP分配IP地址。

 输入输出字节数：输入字节数为490Bytes、输出字节数为490 Bytes。

电气参数

 电源：直流24V/200mA（18V～30V可用），使用中建议接好保护地PE
 环境温度： 运输和存储：-40℃～85℃ , 工作温度：-40℃～75℃
 工作相对湿度：-25～55℃， 湿度≤95%
 外形尺寸：50mm（宽）×126mm（高）×94mm（厚）
 防护等级：IP20
 安装方式：35mm导轨
 重量：500g
