导轨式MODBUS TCP/RTU转IEC60870-5

MODBUS RTU/TCP 转IEC60870-101/102/103/104 协议转换器网关 工业级隔离

本网关可以支持（采集端）MODBUS RTU、MODBUS TCP协议转（转发端）IEC60870-101/102/103/104电力规约。

用户可以根据现场设备的Modbus通信协议进行配置，转成标准的IEC60870-101/102/103/104电力规约。使得支持IEC60870-101/102/103/104电力规约的上位机系统通过硬件协议网关可以和不同Modbus设备互相通信，方便系统集成。

配置软件优点：

1. 免安装，可配置性强，操作简单，稳定可靠，故障诊断方便。
2. 支持JS脚本，实现逻辑控制。
3. 支持多国语言切换，方便用户操作。
4. 网关内置WEB服务器，用户可以通过浏览器查看实时变化的数据和通信状态，方便现场调试。
5. 支持MODBUS RTU、MODBUS TCP协议转IEC60870-101/102/103/104电力规约。
6. 网关模拟量支持线性转换，支持取位功能，高低字节交换功能。
7. 支持用户权限管理。

技术特性：
·CPU：ARM926EJ，主频为240MHZ； Cortex-A8，主频为800MHZ
·RAM：32 ；512MByte 高性能内存
·Flash：SLC Nand Flash 板载为128；512MByte
·存储：Micro SD (可扩展存储 64G)，1个TF卡接口，1路USB HOST
·串口：2、4xRS-232/485全工业隔离
·网口：1、2x10/100MB base-T RJ-45
·额定电压：DC9－24V
·额定功率：<10W
·电磁兼容： 4级
·抗震性：5~50Hz（X、Y、Z方向2G/30分钟）
·隔离保护：雷击浪涌±4KV，群脉冲±4KV，静电接触4KV，空气放电8KV
·光电隔离：每通道独立光电隔离
·串口保护：所有信号线均提供15KV ESD
·操作温度：-40℃至85℃
·环境湿度：20％～90％无凝露
·机械结构：DIN导轨式卡槽固定
·安全性：内置独立硬件加密电路
·MTBF：>70000小时
·整机重量：480g，800g
·尺寸(L*W*H ) ：124*89*27（mm）不含挂耳，138*120*55（mm）
·防护等级：lP63

IEC60870-8204DG技术特性：
·CPU：四核A53，主频1.2GHz，Mali400 GPU，支持MMU
·RAM：内置1GB DDR3内存，可定制512MB/1GB/2GB
·Flash：8GB EMMC Flash ，z大支持16GB（可定制4GB/8GB/16GB），
·存储： 支持TF卡
·串口：2、4xRS-232/485全工业隔离
·网口：1、2x10/100MB base-T RJ-45
·额定电压：6~32V DC正反插，推荐使用12VDC
·额定功率：<10W
·电磁兼容： 4级
·抗震性：5~50Hz（X、Y、Z方向2G/30分钟）
·隔离保护：雷击浪涌±4KV，群脉冲±4KV，静电接触4KV，空气放电8KV
·光电隔离：每通道独立光电隔离
·串口保护：全隔离防护
·操作温度：-40℃至75℃
·环境湿度：5％～95％无凝露
·机械结构：DIN导轨式卡槽固定
·安全性：内置独立硬件加密电路
·MTBF：>70000小时
·整机重量：480g，600g
·尺寸(L*W*H ) ：124*89*27（mm）不含挂耳，138*120*55（mm）,141.7*100*33mm（机壳长*宽*高不含挂耳尺寸）
·防护等级：lP63

本产品型号为：

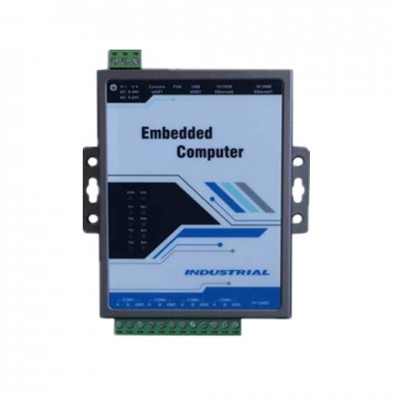

IEC60870-8204B网关 （4个串口（RS232、RS485），2个百兆以太网口），4G卡为选配型号。壁挂安装，支持1024点。

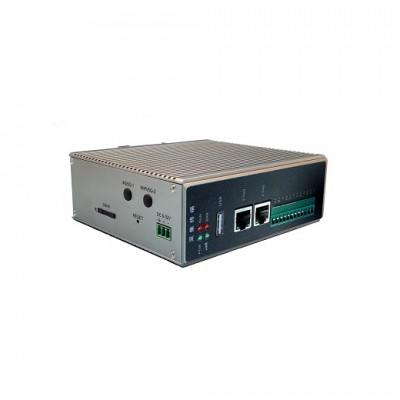

IEC60870-8204DG 网关（4个串口（RS232、RS485），2个百兆以太网口），4G/5G/WIFI为选配型号。导轨安装，工业级，支持2048点。

IEC60870-8204-G 网关（支持定制类IEC60870电力规约协议，需要提供自定义协议资料确认是否直接能转）

可采集协议：（支持35个）
嵌入式版本采集端通讯协议支持：

电力
1，DNP3
3，DLT645_1997
4，DLT645_2007
5，IEC60870_5_101，IEC60870_5_102，IEC60870_5_103，IEC60870_5_104
6，IEC61850

Mobus
7，Modbus RTU
8，Modbus TCP
9，Modbus ASCII

PLC
10，AB_DF1
11，AB_ETH
12，AB_LOGIX_CIP
13，FUJI_SPH2000
14，GE_ETHERNET
15，MITSUBISHI_FX
16，MITSUBISHI_Q_TCP
17，OMRON_HOSTlink
18，SIEMENS_S7_200_PPI
19，SIEMENS_S7_200_TCP
20，SIEMENS_S7_300_TCP
21，SIEMENS_S7_400_TCP
22，SIEMENS_S7_1200_TCP
23，SIEMENS_S7_1500_TCP
24，SIEMENS_S7_SMART

OPC
25，OPC_XML_DA
26，OPC_UA

楼宇自控
27，BACNET_MSTP
28，BACNET_IP
29，BA_CJT1882004

环保
30，环保212规约

能源
31，住建部能耗规约

网络
32，SNMP
33，MQTT

UPS
35，三菱，中兴，科华，台达，科龙，科士达，艾默生，爱克赛，志诚，山特，力博特，ECMS，GE，溯高美，科瑞兴业，意大利犀利，先控。
