ModbusRTU转CC-LINK转HT3S-CCS-MDN

Modbus TCP转CC-link从站协议转换器网关工业级  HT3S-CCS-MTP

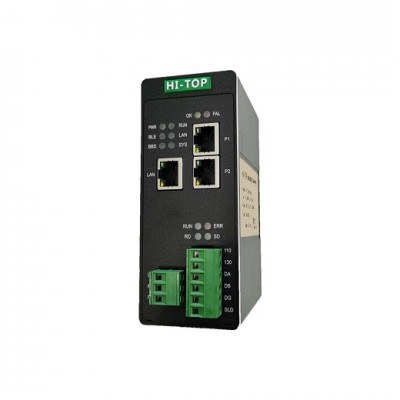

 HT3S-CCS-MDN 是一款 CC-link从站功能的通讯网关。该产品主要功能是将Modbus RTU 接入到 CC-link网络中。本网关连接到 CC-link 总线中作为从站使用，连接到 Modbus RTU总线中作为主站或从站使用。即可以实现MODBUS RTU接口仪表、变频器、综保、软启动器或施耐德PLC等设备接入到三菱的CC-link网络系统。

技术指标

MODBUS-RTU 技术参数

 网关的MODBUS接口可通过拨码选择作为主站或从站，两种工作方式二选一工作。

 网关的MODBUS接口可通过拨码选择RS485接口或RS232接口，两种接口二选一工作。

 网关的MODBUS波特率支持： 2400、4800、9600、19.2K、38.4K、57.6K、115.2K等。

 网关的MODBUS字符格式及校验位：8位无校验1停止位、8位偶校验1停止位、8位奇校验1停止位、8位无校验2停止位。

 网关作为MODBUS 主站，支持01H、02H、03H、04H、05H、06H、0FH、10H号功能。

 网关作为MODBUS 从站，支持03H、04H、06H、10H号功能。

 网关作为MODBUS 主站，能带32个Modbus从站。

CC-link 技术参数

 网关的CC-link接口作为从站工作。

 网关支持CC-link Ver1.0 。

 网关支持输入输出各48字节 。

 波特率支持：156K、625K、2.5M、5M、10M可选。

 网关作为远程设备站工作。

电气参数

 电源电压：直流 24V/200mA（18V～30V 可用），使用中建议接好保护地 PE

 环境温度： 运输和存储：-40℃～85℃ 工作温度：-40℃～75℃

 工作相对湿度：-25～55℃， 湿度≤95%

 外形尺寸：50mm（宽）×126mm（高）×94mm（厚）；

 安装方式：35mm导轨；

 防护等级：IP20；

 重量：约500g。
