DEVICENE转EtherCAT转HT3S-ECS-DNS

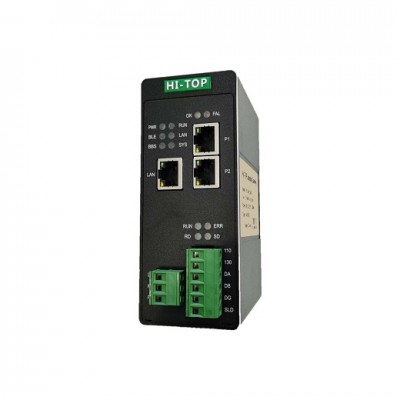

DEVICENET 转EtherCAT 协议转换网关工业级 HT3S-ECS-DNS

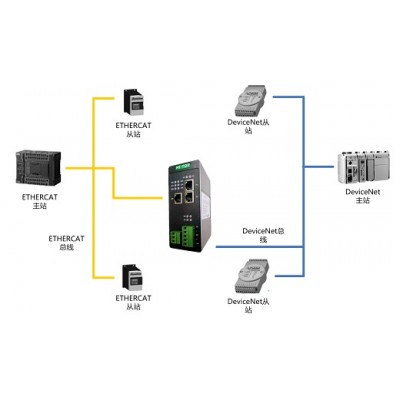

HT3S-ECS-DNS是一款 EtherCAT 从站功能的通讯网关。该产品主要功能是将DeviceNet总线和EtherCAT网络连接起来，相互交换数据。HT3S-ECS-DNS网关连接到 EtherCAT 总线中作为从站使用，连接到 DEVICENET总线中作为从站使用。即可以实现DEVICENET接口仪表、变频器、综保、软启动器或施耐德PLC等设备接入到 EtherCAT 网络系统。

技术指标

DEVICENET 技术参数

 DeviceNet接口为从站，支持poll扫描；

 支持的波特率：125K, 250K, 500K；

 DeviceNet网络总线供电；

 DeviceNetz大输入输出长度：各128字节；

 DeviceNet站地址：0-31，一个网络，包括主站在内，z多接31个节点。

ETHERCAT 技术参数

 网关作为EtherCAT网络的从站，可以连接倍福、欧姆龙、基恩士等厂家的PLC。

 带2个RJ45以太网接口，支持100base-TX，MDI/MDIX自检测，可以组成链式网络，支持环网冗余。

 支持的z大PDO长度，inputs和outputs各为256字节。Input和output的方向是主站方向，input是主站输入，output是主站输出。

电气参数

 电源电压：直流 24V/200mA（18V～30V 可用），使用中建议接好保护地 PE

 环境温度： 运输和存储：-40℃～85℃ 工作温度：-40℃～75℃

 工作相对湿度：-25～55℃， 湿度≤95%

 外形尺寸：50mm（宽）×126mm（高）×94mm（厚）；

 安装方式：35mm导轨；

 防护等级：IP20；

 重量：约500g。
