Profibus DP主站转HT3S-DPM-CIS

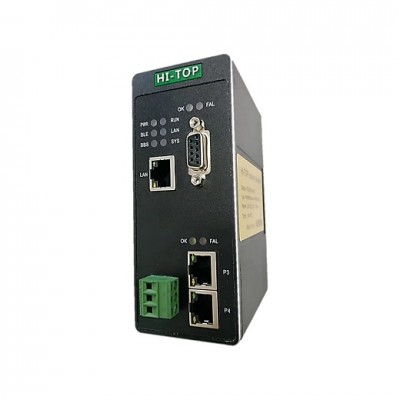

Profibus DP主站转CC-link IEFB 协议转换网关 HT3S-DPM-CIS

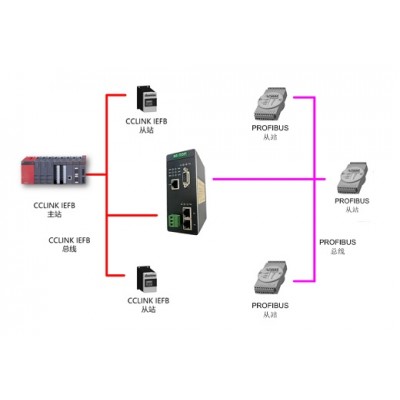

HT3S-DPM-CIS网关可以实现PROFIBUS接口从站设备到CC-link IEFB 接口的转换。HT3S-DPM-CIS网关连接到PROFIBUS DP总线中作为主站使用，连接到CC-link IEFB 总线中作为从站使用。

技术参数

PROFIBUS-DP/V0 协议符合GB/T 20540-2006：测量和控制数字数据通信工业控制系统用现场总线第3 部分：PROFIBUS 规范；

PROFIBUS-DP 作为主站，波特率达到12M；

PROFIBUS-DP 作为主站，可接DP从站数量32个，单个DP从站通讯数据不超过244个字节；

PROFIBUS协议总线可接126个DP从站，建议每32个DP从站加装一个中继器，以保证总线信号质量；由于内部存储器总容量限制，如果每个站数据量较多，则DP从站的数量可能受到缩减。

采用标准9 针D 形PROFIBUS 插座（孔）。建议用户使用标准PROFIBUS插头及标准PROFIBUS 电缆。有关PROFIBUS安装规范请用户参照有关PROFIBUS 技术标准。

CClink IE FIELD BASIC技术参数

网关作为CClink IE FIELD BASIC网络的从站，可以连接三菱的PLC。

通过网关的拨码，可以设置网关占用1个站~4个站

输入输出字节数：输入字数z大128 word、输出字数z大128 word。

网关占用几个站，直接决定输入输出数量，见下表：

电气参数

电源电压：直流 24V/200mA（18V～30V 可用），使用中建议接好保护地 PE

环境温度： 运输和存储：-40℃～85℃ 工作温度：-40℃～75℃

工作相对湿度：-25～55℃， 湿度≤95%

外形尺寸：50mm（宽）×126mm（高）×94mm（厚）；

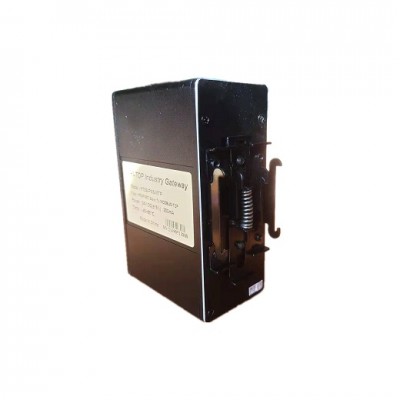

安装方式：35mm导轨；

防护等级：IP20；

重量：约500g。
