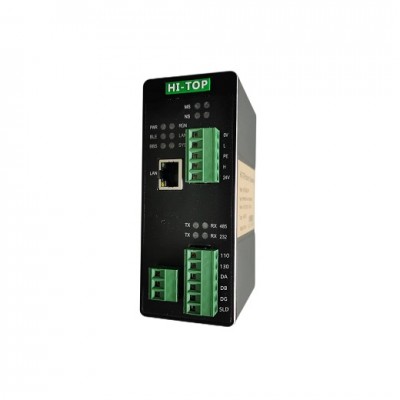

DEVICENET转CC-LINK转HT3S-DNS-CCS
DEVICENET 转CC-link 协议转换网关工业级 HT3S-DNS-CCS

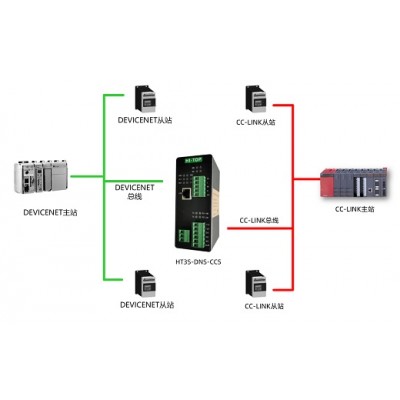

HT3S-DNS-CCS 是一款 CC-link 从站功能的通讯网关。该产品主要功能是将DEVICENET 接入到 CC-link 网络中。本网关连接到 CC-link 总线中作为从站使用,连接到 DEVICENET总线中作为从站使用。即可以实现DEVICENET接口仪表、变频器、综保、软启动器或施耐德PLC等设备接入到三菱的CC-link 网络系统。
技术指标
DEVICENET 技术参数
DeviceNet接口为从站,支持poll扫描;
支持的波特率:125K, 250K, 500K;
DeviceNet网络总线供电;
DeviceNetz大输入输出长度:各128字节;
DeviceNet站地址:0-31,一个网络,包括主站在内,z多接31个节点。
CC-link 技术参数
网关的 CC-link 接口作为从站工作;
网关支持 CC-link Ver1.0;
网关z大支持输入输出各 48 字节;
波特率支持:156K、625K、2.5M、5M 可选;
站地址:0-31;
网关作为远程设备站工作。
电气参数
电源电压:直流 24V/200mA(18V~30V 可用),使用中建议接好保护地 PE
环境温度: 运输和存储:-40℃~85℃ 工作温度:-40℃~75℃
工作相对湿度:-25~55℃, 湿度≤95%
外形尺寸:50mm(宽)×126mm(高)×94mm(厚);
安装方式:35mm导轨;
防护等级:IP20;
重量:约500g。
