CC-LINK 转EtherCAT转HT3S-ECS-CCS

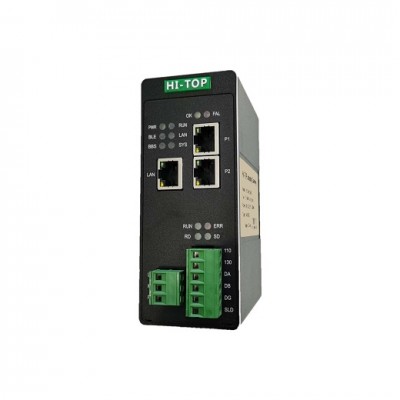

CC-link 转EtherCAT协议转换网关工业级 HT3S-ECS-CCS

HT3S-ECS-CCS是一款ETHERCAT从站功能的通讯网关。该产品主要功能是将ETHERCAT网络和CC-link网络连接起来。本网关连接到ETHERCAT总线中作为从站使用，连接到CC-link总线中作为从站使用。

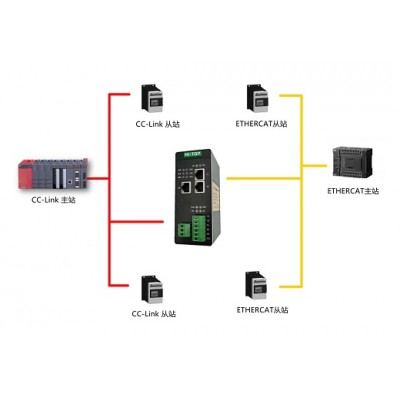

HT3S-ECS-CCS网关能够实现EtherCAT接口仪表、变频器、综保、软启动器等设备接入到CC-link网络系统。网关在CC-link一侧是CC-link从站，在另一侧支持EtherCAT从站。支持基于EtherCAT的自由协议通信。

本网关产品将基于CC-link的设备集成连接到EtherCAT控制系统中，而不需要对设备进行任何更改。只需连接，配置，它就完成了。网关执行智能协议转换，并将串行数据作为易于处理的I/O数据呈现给EtherCAT主PLC/控制器。

产品选型

HT3S-ECS-CCS:  CC-link 转EtherCAT 协议网关

HT3S-ECS-CIS:  CC-link IE 转EtherCAT 协议网关

技术指标

EtherCAT 技术参数

 网关作为EtherCAT网络的从站，可以连接倍福、欧姆龙、基恩士等厂家的PLC。

 带2个RJ45以太网接口，支持100base-TX，MDI/MDIX自检测，可以组成链式网络，支持环网冗余。

 支持的PDO长度，inputs和outputs各为256字节。Input和output的方向是主站方向，input是主站输入，output是主站输出。

CC-link 技术参数

 网关的CC-link接口作为从站工作。

 网关支持CC-link Ver.1 。

 网关z大支持输入输出各48字节 。

 波特率支持：156K、625K、2.5M、5M、10M可选。

 网关作为远程设备站工作。

电气参数
 电源电压：直流 24V/200mA（18V～30V 可用），使用中建议接好保护地 PE
 环境温度： 运输和存储：-40℃～85℃ 工作温度：-40℃～75℃
 工作相对湿度：-25～55℃， 湿度≤95%
 外形尺寸：50mm（宽）×126mm（高）×94mm（厚）；
 安装方式：35mm导轨；
 防护等级：IP20；
 重量：约500g。
