Profinet转三菱CCLink转HT3S-PNS-CCS

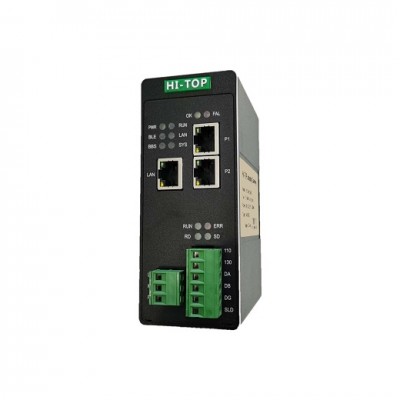

PROFINET从站转CC-link从站协议转换器网关 HT3S-PNS-CCS

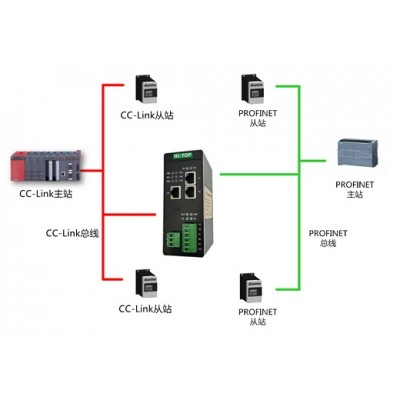

HT3S-PNS-CCS 是一款 CC-link从站功能的通讯网关。该产品主要功能是将 PROFINET接入到 CC-link 网络中。本网关连接到 CC-link 总线中作为从站使用,连接到 PROFINET 总线中同样也作为从站使用。即可以实现两个不同协议的PLC做数据交换。
技术指标
PROFINET 技术参数
网关作为ProfiNet网络的Device设备(即从站),带2个RJ45以太网接口,支持100base-TX,MDI/MDIX自检测,集成以太网交换机,可以组成链式网络,支持环网冗余。
适应ProfiNet V2.3协议,采用实时(RT)通讯功能,符合: GB/T 25105-2014《工业通信网络现场总线规范类型10: PROFINET IO规范》,IEC 61158-5-10:2007,IDT。
CC-link 技术参数
网关的CC-link接口作为从站工作。
网关支持CC-link Ver.1 。
网关支持输入输出各48字节 。
波特率支持:156K、625K、2.5M、5M、10M可选。
网关作为远程设备站工作。
电气参数
电源电压:直流 24V/200mA(18V~30V 可用),使用中建议接好保护地 PE
环境温度: 运输和存储:-40℃~85℃ 工作温度:-40℃~75℃
工作相对湿度:-25~55℃, 湿度≤95%
外形尺寸:50mm(宽)×126mm(高)×94mm(厚);
安装方式:35mm导轨;
防护等级:IP20;
重量:约500g。
